MOS管如何根據圖形判斷N溝通、P溝道
合芯半導體成立十年來一直在功率器件上耕耘探索，在雙極性三極管、可控硅、穩壓管、MOS管上投入資金和時間，十年的生產制造從一種TO-126封裝外形，到擁有TO-252,TO-220,TO-220F,TO-92,SOT-23,SOT-89產線，“專業、專注、用芯制造”受到加工商、終端客戶的好評和信任。目前，我們?cè)诟咧械蛪篗OS外形主要分布在TO-252,TO-220,TO-220F,SOT-23上擴大生產，歡迎代工商、經銷商同我們聯系。
在我們同客戶溝通交流中發現一些老板、采購對MOS管參數不清楚，比如根據線路圖分不清N溝道、P溝道（N管、P管），下面我們根據圖對其做個介紹。
一、MOS管的三個極的判定

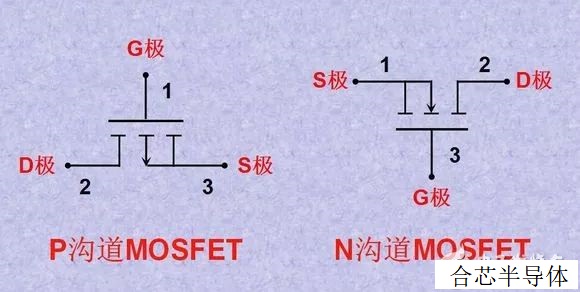

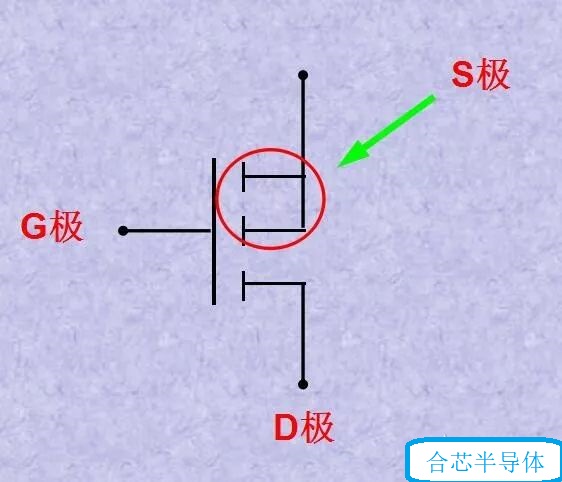

MOS管符號上的三個腳的辨認要抓住關鍵地方 ：G極，不用說比較好認。S極，不論是P溝道還是N溝道，兩根線相交的就是。D極，不論是P溝道還是N溝道，是單獨引線的那邊。
二、MOS管是N溝道還是P溝道？

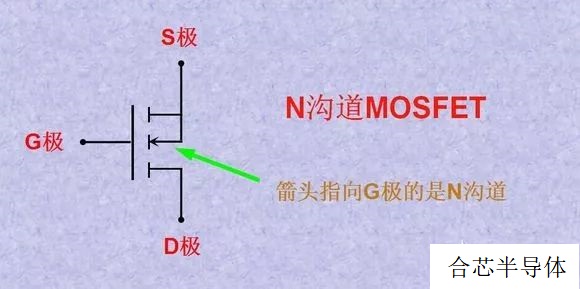

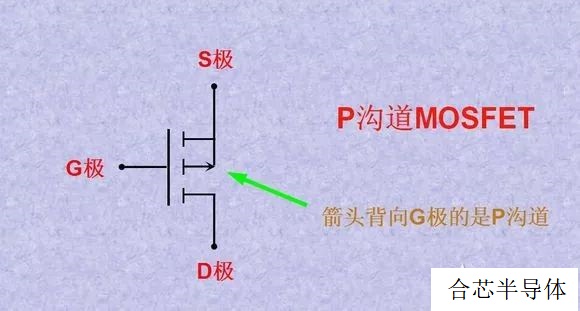

MOS管三個腳的極性判斷完后，接下就該判斷MOS管是P溝道還是N溝道了：當然也可以先判斷MOS管溝道類型，再判斷三個腳極性，判斷溝道之后，再判斷三個腳極性。
三、 MOS管寄生二極管的方向如何判定？

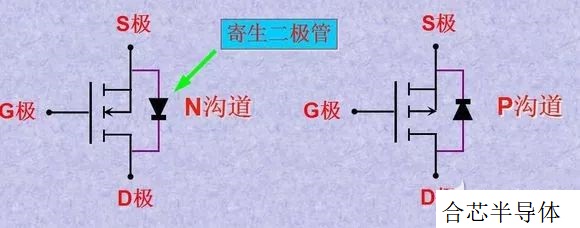

接下來，MOS管是寄生二極管的方向判斷：N溝道MOS管，由S極指向D極；P溝道MOS管，由D極指向S極。
近期合芯半導體在TO-252封裝：20N06，50N06，60N03，80N03，4N65，7N65，78M05，D882，BTB06，20N10。
TO-251封裝：4N65，7N65，30N06，50N06。
TO-220F封裝：4N65，7N65，10N65，12N65。
TO-220封裝:BTB06，BTB08，BTB12，BTB16，BT137，13005，13007，13009。
SOT-23封裝：2302，2301，3400，3402，3401，TL431，4N10，8050，8550，LDO系列。
SOT-89封裝：78L05,D882,B772，LDO系列。在推廣促銷，歡迎新老客戶來電來函咨詢。
