芯片是如何做成的

發布日期:2019-10-17 瀏覽:1644

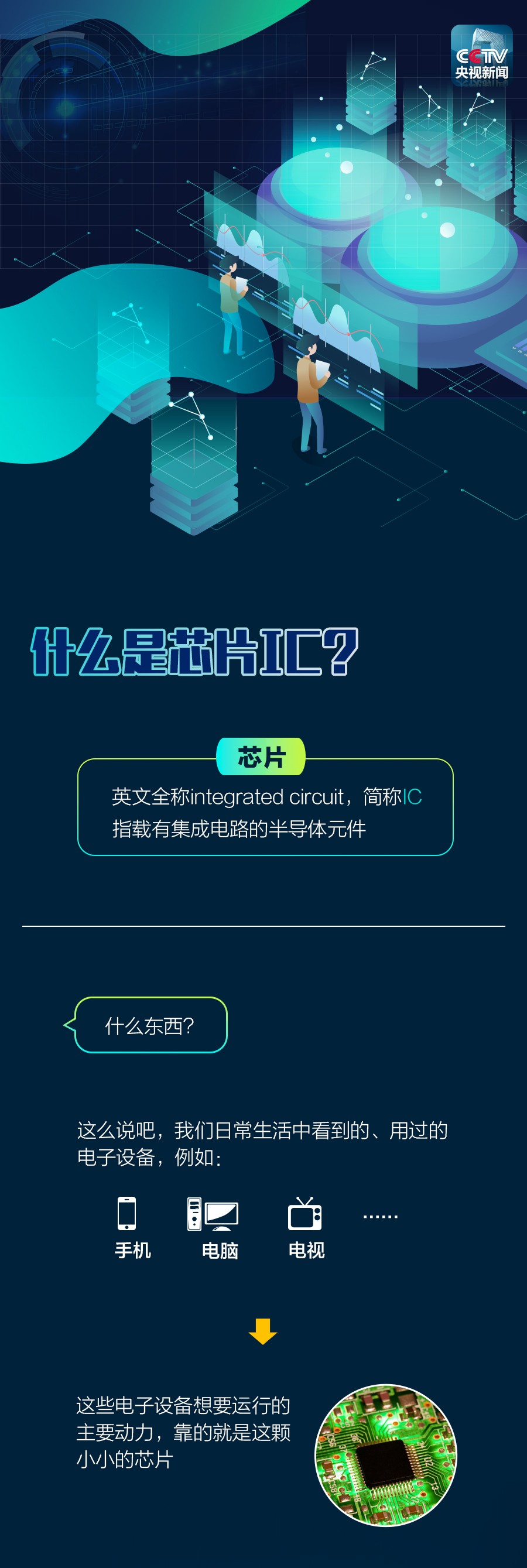

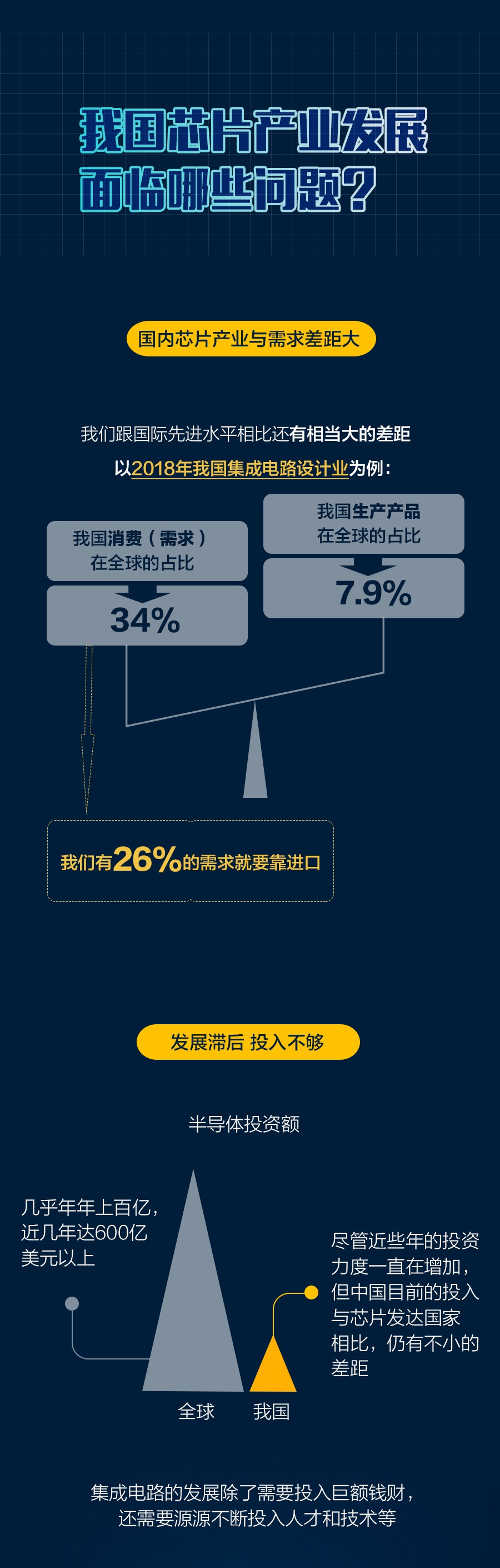

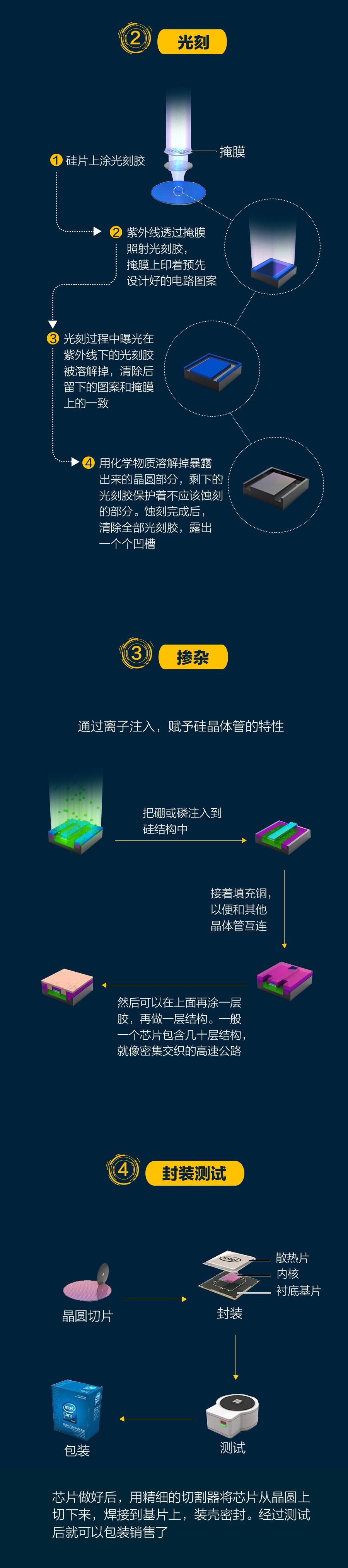

       合芯半導體作為封裝測試企業,芯片是主要的原材料且芯片決定了產品的主要性能,我們用三張圖給大家介紹芯片知識。合芯半導體生產封裝的MOS管、可控硅、三極管、肖特基等使用的芯片原理大致相同。合芯半導體采用國內外知名廠家芯片,高壓MOS管產品4N65,7N65,10N65,12N65肖特基產品MBR10200,MBR20100,MBR30100,MBR2045,MBR3045大量在開關電源和LED電源上使用。中低壓產品50N06,60N03,80N03等在無刷電機上廣泛使用。
